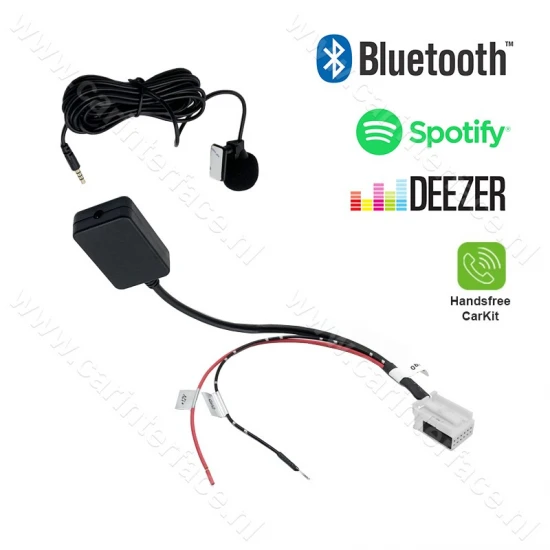

12-pin Bluetooth streaming / handsfree carkit adapter voor o.a. MFD3, RCD 210, RCD 310, RCD 510, RNS 310, RNS 510 en RNS-E

Middels deze Bluetooth streaming / carkit module kunt u genieten van uw favoriete muziek die draadloos afgespeeld kan worden vanaf een mobiele telefoon of een andere Bluetooth apparaat via uw originele Audi / Seat / Skoda / Volkswagen autoradio met een actieve AUX functionaliteit.
De module beschikt tevens over de handsfree bellen / carkit functionaliteit.

Productkenmerken:

• Hoge kwaliteit Bluetooth chip. Geluidsoverdracht zonder vervorming volgens High Definition Standard

• Handsfree telefoneren / carkit (HFP)
• Bediening voor muziek en telefonie vindt plaats via uw smartphone
• De radio moet op AUX stand staan om te kunnen telefoneren of muziek streamen via deze module

• Stroomstabilisator met geïntegreerde ontstoringsfilter voor helder geluid
• Geen kwaliteitsverlies of storing (zoals bij FM-transmitters) dankzij de rechtstreekse digitale koppeling
• Volledig koperdraad (vertind) uitgevoerd (winterbestendig)
• Schok- en interferentie bestendig

• Eenvoudige installatie

Als u uw autoradio kunt overschakelen op de AUX ingang, dan kan deze Bluetooth interface wel worden toegepast.
Mocht het niet zo zijn dan wordt de AUX functionaliteit door het gebruik van deze kabel niet geactiveerd.
Daarvoor kunt u naar de dealer gaan om de AUX functionaliteit te laten actieveren (mits ondersteund door uw autoradio) of een Yatour interface aanschaffen die de actieve AUX functionaliteit niet nodig heeft.

De nodige AUX aansluiting bevindt zich aan de achterkant van de radio.
De volgende demontage sleutels (2x sets bij dubbel DIN radio's) kunnen worden gebruikt om de radio te demonteren:

Om de losse voedingsdraden (rood + zwart) aan de bedrading van de radio te koppelen kunnen gewone kabeldiefjes worden gebruikt.

Let op: RNS-E radio kan een andere pinout voor stroomvoorziening hebben. Zie de betreffende pagina voor meer info:

RNS-E Bluetooth adapter pinout

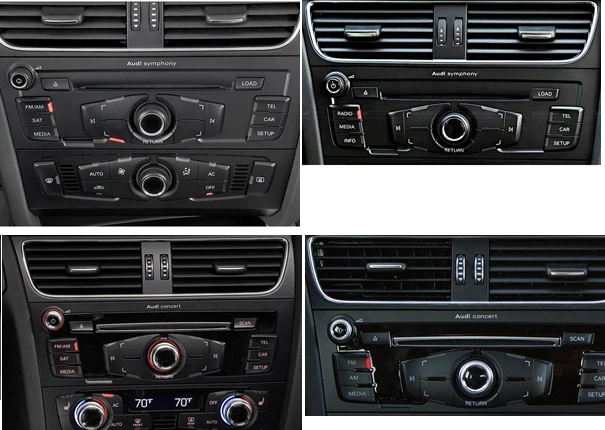

De volgende Audi Concert en Symphony radio van A4, A5, Q5 worden ook ondersteund:

Als de AUX optie op de radio momenteel niet selecteerbaar is, dan dient dat bij de dealer eerst te worden gecodeerd.

Installatie:

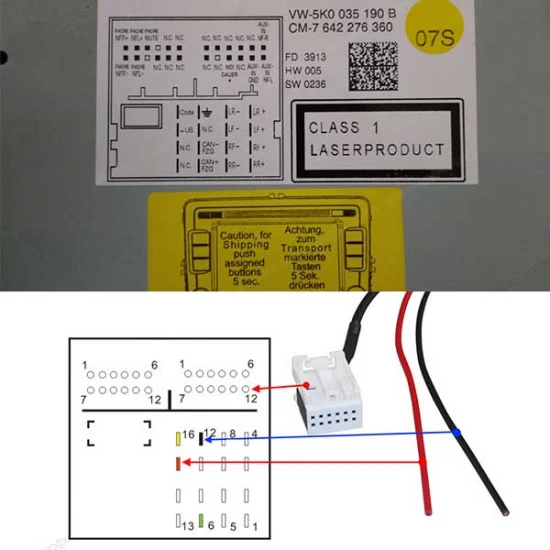

De witte 12-pins connector van de Bluetooth module (interface / audio adapter) wordt aan de achterkant van de autoradio op de AUX-poort aangesloten.

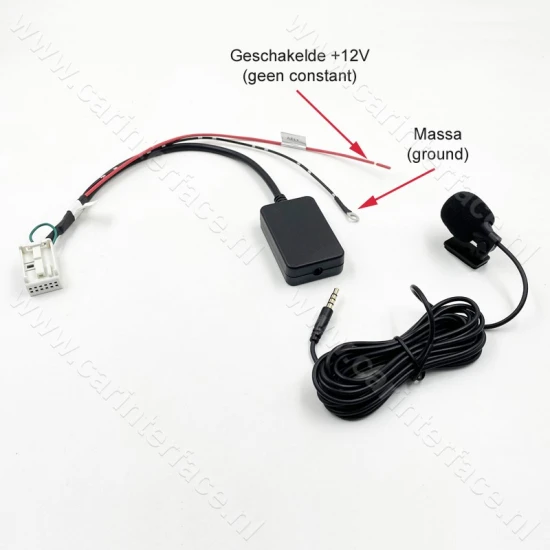

Vervolgens dient de zwarte draad van de Bluetooth module te worden aangesloten op de massa (geen AUX massa!) en de rode op de geschakelde (via contactslot onderbroken) +12V.
Evt. af te tappen van de bedrading van de radio.

Wilt u a.u.b. controleren of de AUX poort op uw autoradio visueel overeenkomt met de connector op deze Bluetooth module (interface / audio adapter), alvorens de bestelling te plaatsen!
